一體材液晶顯示屏LVDS排線一體材液晶顯示屏LVDS排線廣泛應用于液晶電視、液晶顯示屏、8K超清電視機。（一）一體材液晶顯示屏LVDS排線材料構成
導體：51根導體，單根導體厚度x寬度為0.035mm*0.3mm，裸銅，顏色橙紅色，含銅量99.96%電解銅。
上絕緣膜：60U厚度，熱熔膠35U，耐溫105°，PET厚25U。印字為 E488937 RU AWM 20706 80C VW-1。
下絕緣膜：俗稱一體材，總厚度205U，熱熔膠30U，鋁箔10U，PET165U，黑色。
補強板：高溫J膜，厚80U。（二）一體材液晶顯示屏LVDS排線規格型號
此款lvds排線規格型號0.5x51x300xA（3/3/8/8）(0.035x0.3),同面，金手指鍍金，鍍鎳層＞40U",鍍金層＞3U"。0.5間距，51根導體，300長。（三）一體材液晶顯示屏LVDS排線接口圖解

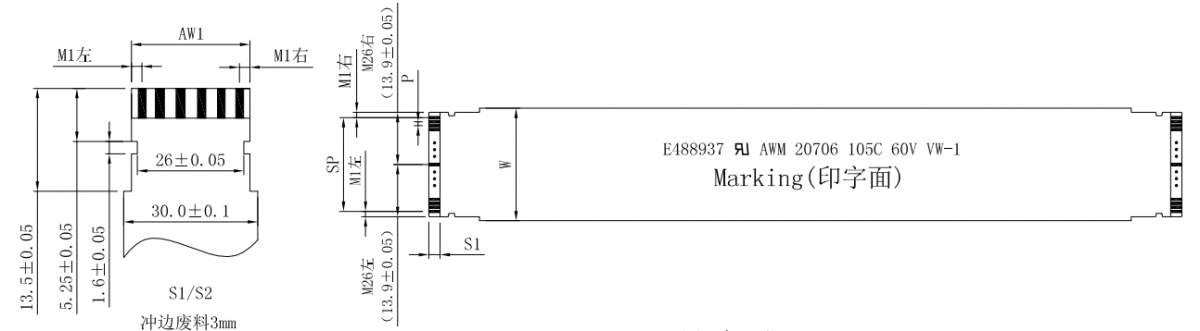

插接端沖型如下：AW1=27.8mm，M1左=M1右=1.4mm。插接頭寬度27.8mm，從端部往下2.25mm兩邊各沖一個寬度1.6，深0.9的方形凹槽。方便與0.5-51p大掀蓋連接器公頭配合連接。
（四）一體材液晶顯示屏LVDS排線工藝要點
（1）全間距SP，邊距M1和M2，插接端總寬度AW1，補強板是重點管控項目。插接端寬度AW1公差±0.05，保證排線第一位導體與大掀蓋理解器第一位針對齊，左右邊距與全間距SP的公差也是±0.05，在第一位對齊后，保證其他50位導體與插針依依對齊。

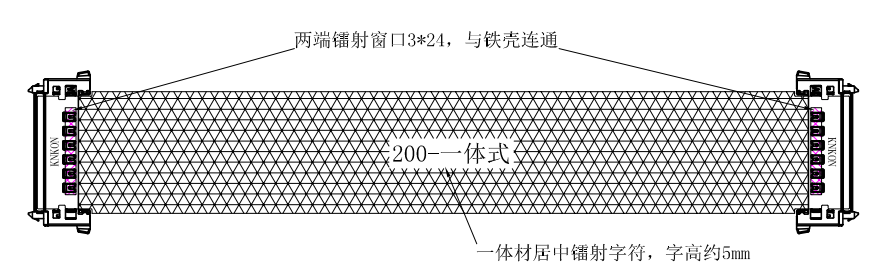

（2）一體材鐳射開窗口，目的是讓lvds掀蓋連接器的地針與一體材連通，確保將可能產生的干擾信號去除。
（五）一體材液晶顯示屏LVDS排線連接主板

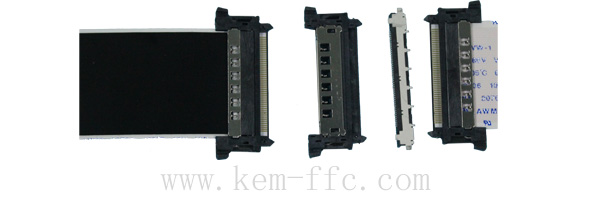

0.5間距51p一體材液晶顯示屏LVDS排線接口是通用的嗎？?jī)H僅就lvds排線插接端的形狀不一定一樣，排線上自帶的公頭鐵殼是幾乎都是一樣的，故lvds排線對板端的母頭連接幾乎是通用的。
（六）一體材液晶顯示屏LVDS排線保存
確保儲存溫度15~25℃，濕度30~50%，在保證此溫濕度條件下，在裝入密封PE袋里，能儲存一年。
一體材LVDS顯示屏排線近年來得到越來越普遍的應用，首先是一體材的開發保證其良好的抗干擾性，保證數字視頻信號清晰可見，其次lvds連接器的開發，安裝方便，應用便捷，lvds排線生產廠家將lvds連接器公頭裝上排線后，用戶直接可以將排線插入設備母座連通信號，裝拆非常方便。
