FFC排線電流計算方法
- 作者: 阿勇
- 來源: 鑫美特電子
- 日期 : 2021-07-21
FFC排線業界朋友，經常會有人會問到，你家FFC排線電流能過多大？其實嚴謹一點的提問應該是：“FFC排線的單根導體多能承受的電流值是多少”？說到FFC排線電流就是應該針對單根導體而言，因位每款FFC扁平排線的導體數目是不一樣的，這樣根據I總=NI，可知道若導體條數N變化，同一規格導體的FFC排線總電流是不一樣的。因此，針對一條FFC排線的單根導體而言，詢問其所能承受的電流值才是一個嚴謹而科學的提問。
那么FFC排線電流標準到底是什么呢？電流=電壓/電阻 即：I=U/R，而電阻R=P*L/S,即電阻=導體的阻抗率P*導體的長度L/導體的橫截面積S。阻抗率P近似為一個固定的常數，但是不同的溫度會有細微的變化，一般我們?cè)谠骷褂铆h(huán)境都是在20℃左右，所以我們?nèi)?dǎo)體在20℃時的阻抗率P20。由于FFC排線的導體是電解銅，含銅量為99.99%，近似為純銅，純銅在20℃時的阻抗率P20=0.017241Ωmm²/m。FFC排線圈內的朋友都知道，常規FFC排線的導體是在純銅外鍍了一層錫，一般鍍錫層厚度大于1μ，根據行業經驗結合我公司多年實踐總結，這種鍍錫扁平銅線的在20℃時的阻抗率為P20=0.0208Ωmm²/m。現在再回到最初電阻公式：R=P20*L/S，阻抗率P20為常數，L取單位長度1M，那么電阻R的大小就僅僅取決于導體的橫截面積S。
不同間距的FFC軟排線，其所用銅線的尺寸規格是不一樣的，下面我們就以FFC扁平排線最常用做的0.5mm間距與1.0mm間距來闡述。0.5mm間距的FFC排線常規銅線規格為厚*寬=0.035mm*0.3mm，1.0mm間距的FFC排線常規銅線規格為厚*寬=0.035mm*0.65mm。先算0.5mm間距的FFC軟排線的電阻R=0.0208*1/（0.035*0.3）=1.98Ω≈2.0Ω，那么電壓也取單位電壓1V，得出電流I=U/R=1/2=0.5A。再算1.0mm間距的FFC軟排線的電阻R=0.0208*1/（0.035*0.65）=0.914Ω≈1.0Ω，那么電壓也取單位電壓1V，得出電流I=U/R=1/1=1.0A。

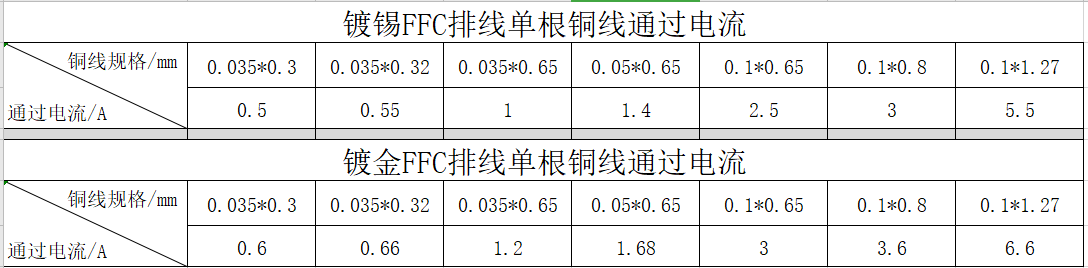

根據以上推算得出：常規0.5mm間距與1.0mm間距的FFC軟排線（鍍錫）的單根導體所能承受的額定電流是0.5安與1.0安。既然我們算了鍍錫銅線的FFC排線的單根導體通過電流值，那么我也來核算一下鍍金FFC排線所能通過電流，由于FFC排線鍍金，也就是兩端金手指鍍金，那么金在銅線中所占比例可忽略不計，可以認為就是純銅線，那么其阻抗P20=0.017241Ωmm²/m。還是以0.5mm間距鍍金FFC排線舉例，0.5mm間距的鍍金FFC軟排線的電阻R=0.017241*1/（0.035*0.3）=1.642Ω≈1.7Ω，那么電壓也取單位電壓1V，得出電流I=U/R=1/1.7=0.6A。因而，容易得出同間距的鍍金FFC排線比鍍錫FFC排線的單根導體能通過更大的電流，也就是說FFC排線經過鍍金后，除了更抗氧化了，而且接觸電阻也小了。這也是很多客戶朋友在一些特殊場景更愿意使用鍍金FFC排線的原因。根據上述公式，我算出了一些常規FFC排線的單根導體所能通過的電流值如下表，以供參閱。
那么FFC排線電流標準到底是什么呢？電流=電壓/電阻 即：I=U/R，而電阻R=P*L/S,即電阻=導體的阻抗率P*導體的長度L/導體的橫截面積S。阻抗率P近似為一個固定的常數，但是不同的溫度會有細微的變化，一般我們?cè)谠骷褂铆h(huán)境都是在20℃左右，所以我們?nèi)?dǎo)體在20℃時的阻抗率P20。由于FFC排線的導體是電解銅，含銅量為99.99%，近似為純銅，純銅在20℃時的阻抗率P20=0.017241Ωmm²/m。FFC排線圈內的朋友都知道，常規FFC排線的導體是在純銅外鍍了一層錫，一般鍍錫層厚度大于1μ，根據行業經驗結合我公司多年實踐總結，這種鍍錫扁平銅線的在20℃時的阻抗率為P20=0.0208Ωmm²/m。現在再回到最初電阻公式：R=P20*L/S，阻抗率P20為常數，L取單位長度1M，那么電阻R的大小就僅僅取決于導體的橫截面積S。
不同間距的FFC軟排線，其所用銅線的尺寸規格是不一樣的，下面我們就以FFC扁平排線最常用做的0.5mm間距與1.0mm間距來闡述。0.5mm間距的FFC排線常規銅線規格為厚*寬=0.035mm*0.3mm，1.0mm間距的FFC排線常規銅線規格為厚*寬=0.035mm*0.65mm。先算0.5mm間距的FFC軟排線的電阻R=0.0208*1/（0.035*0.3）=1.98Ω≈2.0Ω，那么電壓也取單位電壓1V，得出電流I=U/R=1/2=0.5A。再算1.0mm間距的FFC軟排線的電阻R=0.0208*1/（0.035*0.65）=0.914Ω≈1.0Ω，那么電壓也取單位電壓1V，得出電流I=U/R=1/1=1.0A。
根據以上推算得出：常規0.5mm間距與1.0mm間距的FFC軟排線（鍍錫）的單根導體所能承受的額定電流是0.5安與1.0安。既然我們算了鍍錫銅線的FFC排線的單根導體通過電流值，那么我也來核算一下鍍金FFC排線所能通過電流，由于FFC排線鍍金，也就是兩端金手指鍍金，那么金在銅線中所占比例可忽略不計，可以認為就是純銅線，那么其阻抗P20=0.017241Ωmm²/m。還是以0.5mm間距鍍金FFC排線舉例，0.5mm間距的鍍金FFC軟排線的電阻R=0.017241*1/（0.035*0.3）=1.642Ω≈1.7Ω，那么電壓也取單位電壓1V，得出電流I=U/R=1/1.7=0.6A。因而，容易得出同間距的鍍金FFC排線比鍍錫FFC排線的單根導體能通過更大的電流，也就是說FFC排線經過鍍金后，除了更抗氧化了，而且接觸電阻也小了。這也是很多客戶朋友在一些特殊場景更愿意使用鍍金FFC排線的原因。根據上述公式，我算出了一些常規FFC排線的單根導體所能通過的電流值如下表，以供參閱。
