FPC柔性排線工藝流程及品質管控（一）
- 作者: 陳中強
- 來源: 鑫美特ffc排線
- 日期 : 2020-11-21

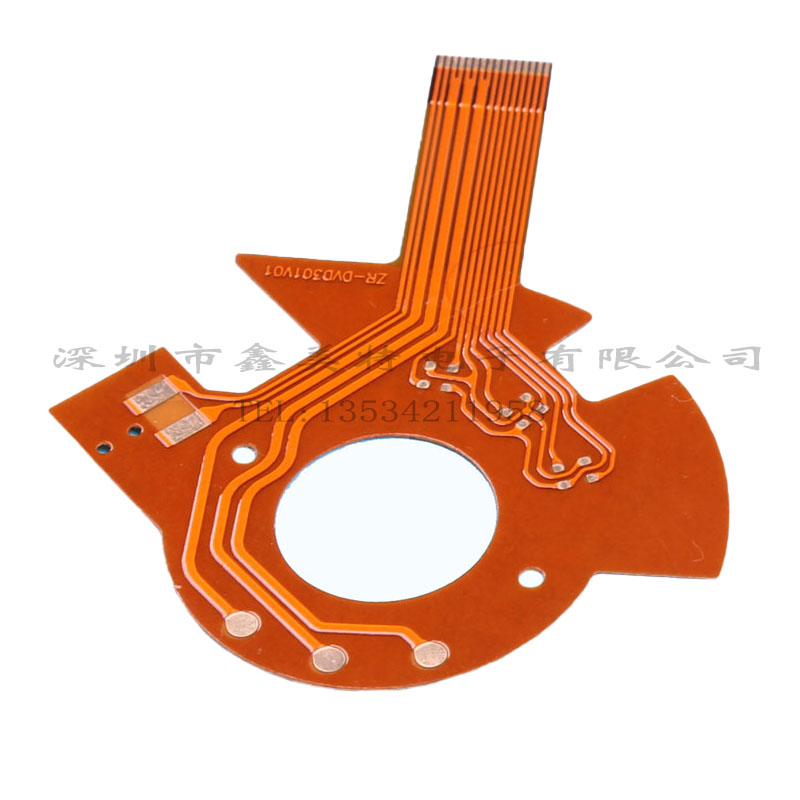

CNC：
CNC是整個FPC柔性排線的第一站,其質量對后續程序有很大影響.CNC基本流程:組板→打PIN→鉆孔→退PIN.
1. 組板
選擇蓋板→組板→膠帶粘合→打箭頭(記號)
基本組板要求:
單面板： 15張；單一銅：10張或15張； 雙面板：10張；單一銅：10張或15張。
黃色：10張或15張；白色：25張；輔強板：根據情況3-6張。
蓋板主要作用:A:減少進孔性毛頭 ；B:防止鉆機和壓力腳在材料面上造成的壓傷；
C:使鉆尖中心容易定位避免鉆孔位置的偏斜； D:帶走鉆頭與孔壁摩擦產生的熱量.減少鉆頭的扭斷。
2. 鉆針管制辦法
a. 使用次數管制 b. 新鉆頭之辨識方法 c. 新鉆頭之檢驗方法
3. 品質管控點
a. 正確性;依據對鉆片及鉆孔數據確認產品孔位與孔數的正確性,并check斷針監視孔是否完全導通.
b. 外觀質量;不可有翹銅,毛邊之不良現象.
4. 制程管控
a. 產品確認 b.流程確認 c. 組合確認d.尺寸確認 e. 位置確認 f. 程序確認g.刀具確認 h.坐標確認i. 方向確認.
5. 常見不良表現即原因
斷針 a.鉆機操作不當 b.鉆頭存有問題c.進刀太快等
毛邊 a.蓋板,墊板不正確 b. 鉆孔條件不對 c. 靜電吸附等等
7. 良好的鉆孔質量
a. 操作人員;技術能力,責任心,熟練程度
b. 鉆針;材質,形狀,鉆數,鉆尖
c. 壓板;墊板;材質,厚度,導熱性
d. 鉆孔機;震動,位置精度,夾力,輔助性能
e. 鉆孔參數;分次/單次加工方法,轉數,進刀退刀速.
f. 加工環境;外力震h. 動,噪音,溫度,濕度
因此，CNC是fpc柔性軟板線非常關鍵的一環，必須把握好第一步，才能開展后續的工作。
CNC是整個FPC柔性排線的第一站,其質量對后續程序有很大影響.CNC基本流程:組板→打PIN→鉆孔→退PIN.
1. 組板
選擇蓋板→組板→膠帶粘合→打箭頭(記號)
基本組板要求:
單面板： 15張；單一銅：10張或15張； 雙面板：10張；單一銅：10張或15張。
黃色：10張或15張；白色：25張；輔強板：根據情況3-6張。
蓋板主要作用:A:減少進孔性毛頭 ；B:防止鉆機和壓力腳在材料面上造成的壓傷；
C:使鉆尖中心容易定位避免鉆孔位置的偏斜； D:帶走鉆頭與孔壁摩擦產生的熱量.減少鉆頭的扭斷。
2. 鉆針管制辦法
a. 使用次數管制 b. 新鉆頭之辨識方法 c. 新鉆頭之檢驗方法
3. 品質管控點
a. 正確性;依據對鉆片及鉆孔數據確認產品孔位與孔數的正確性,并check斷針監視孔是否完全導通.
b. 外觀質量;不可有翹銅,毛邊之不良現象.
4. 制程管控
a. 產品確認 b.流程確認 c. 組合確認d.尺寸確認 e. 位置確認 f. 程序確認g.刀具確認 h.坐標確認i. 方向確認.
5. 常見不良表現即原因
斷針 a.鉆機操作不當 b.鉆頭存有問題c.進刀太快等
毛邊 a.蓋板,墊板不正確 b. 鉆孔條件不對 c. 靜電吸附等等
7. 良好的鉆孔質量
a. 操作人員;技術能力,責任心,熟練程度
b. 鉆針;材質,形狀,鉆數,鉆尖
c. 壓板;墊板;材質,厚度,導熱性
d. 鉆孔機;震動,位置精度,夾力,輔助性能
e. 鉆孔參數;分次/單次加工方法,轉數,進刀退刀速.
f. 加工環境;外力震h. 動,噪音,溫度,濕度
