FFC排線焊接要主要那些方面？
- 作者: 陳中強
- 來源: 康爾美ffc排線
- 日期 : 2020-08-05

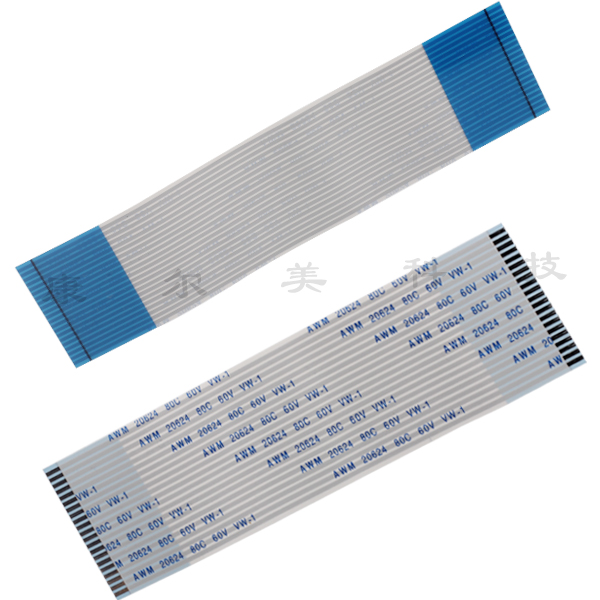

焊接型ffc排線是ffc軟排線家族里一個重要組成部分，常規(guī)的ffc排線都是兩頭帶補強板的插接型ffc排線，以致當有人提起ffc排線就很自然的想到這種最常見的插接型ffc排線，而忽略焊接型ffc排線。
還有一款ffc排線，雖然使用量不如插接型多，可是也擁有其重要的一席之地，就是焊接性，對于焊接型ffc排線，我們并不陌生。就是排線兩端露出光銅線，而不帶任何補強板，使用過程中也是直接靠技術工人將排線端部的裸露銅線焊接與線路板上。
將焊接性ffc排線焊接與線路板上要注意哪些呢？
首先不能將裸露的銅線弄彎了或弄亂了，相鄰的銅線若交織在一起，就沒法進行焊接工作，必須把每一根FFC排線的導體弄的非常平整，不要相互交叉。

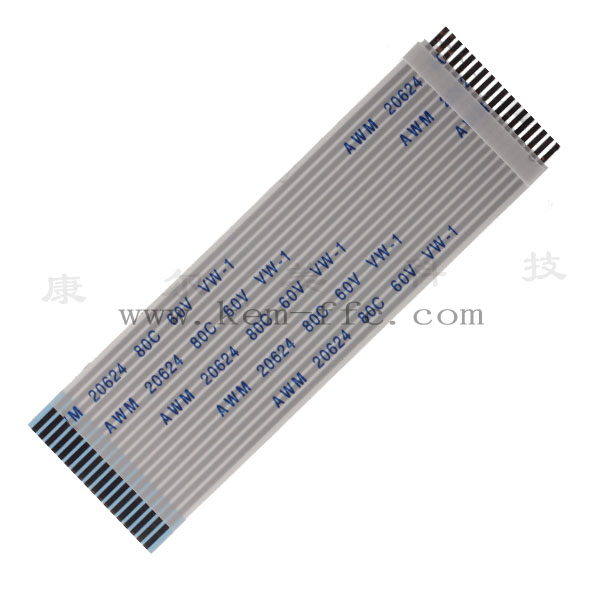

其次要注意銅線的長度，一般焊接性ffc排線的兩端露出銅線的長度是很有講究的，一般是2~3mm，一些特殊的排線比如0.5-30p EDP屏線，這款需要將排線一端裸露的銅線直接焊接于0.5-30p EDP接口端子上，這種焊接型的FFC排線兩端或一端露出的銅線長度短于1mm，這種很利于焊接端子機器輔助焊接。
再次要在焊接性FFC排線的焊接端貼一塊雙面膠，當排線焊接完畢后，通過雙面膠將排線焊接部分牢牢的固定住，這樣焊接端這部分就不會由于擺動而脫落。
將焊接性ffc排線焊接與線路板上要注意哪些呢？
首先不能將裸露的銅線弄彎了或弄亂了，相鄰的銅線若交織在一起，就沒法進行焊接工作，必須把每一根FFC排線的導體弄的非常平整，不要相互交叉。
其次要注意銅線的長度，一般焊接性ffc排線的兩端露出銅線的長度是很有講究的，一般是2~3mm，一些特殊的排線比如0.5-30p EDP屏線，這款需要將排線一端裸露的銅線直接焊接于0.5-30p EDP接口端子上，這種焊接型的FFC排線兩端或一端露出的銅線長度短于1mm，這種很利于焊接端子機器輔助焊接。
再次要在焊接性FFC排線的焊接端貼一塊雙面膠，當排線焊接完畢后，通過雙面膠將排線焊接部分牢牢的固定住，這樣焊接端這部分就不會由于擺動而脫落。
