LVDS屏線充分展現性能取決于設計方案
- 作者: 陳中強
- 來源: 鑫美特FFC排線
- 日期 : 2020-07-15

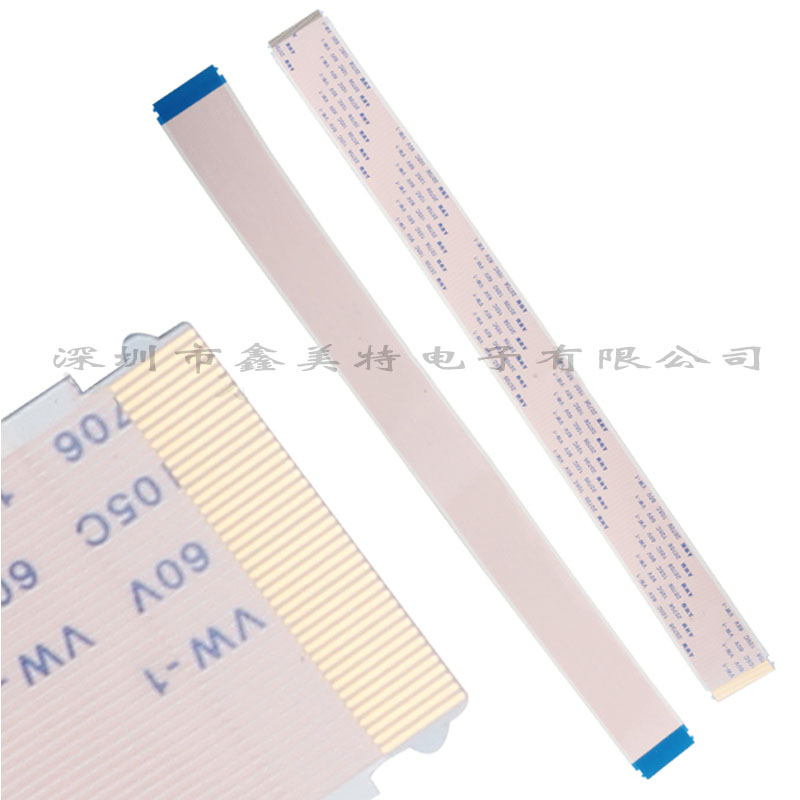

LVDS屏線分為標清和高清屏線。高清lvds屏線為0.5間距雙排，即JAEFIRE51P高清線。

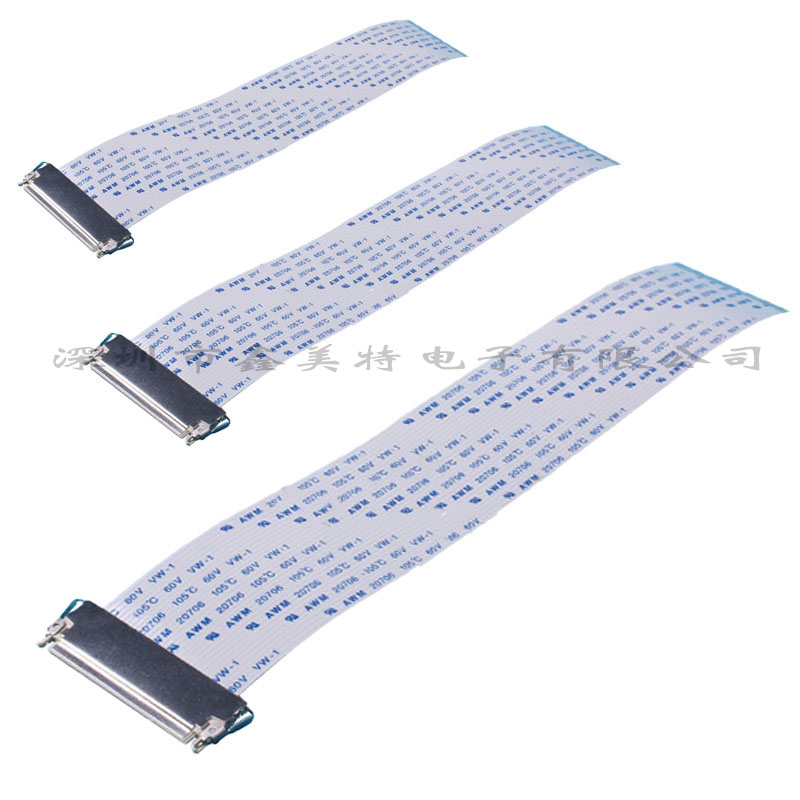

標清lvds屏線是指屏接口為1.0間距、1.25間距，端子為鉚壓式組裝而成。常見有單八線、雙八線。單八線大都為FIX-30P、DF14、1.25-30P,雙八線大都為FIX-30Pin。
LVDS屏線布線總的原則是：lvds屏線阻抗要匹配，這是非常重要的。若采用差分阻抗的lvds屏線不匹配會產生反射，會減弱信號并增加lvds屏線上共模噪聲，那么lvds屏線線路上的共模噪聲將得不到差分線路磁場的抵消而產生電磁輻射。以下是lvds屏線在設計中需注意的問題：
（1）LVDS屏線應用的母板至少用4層板，將LVDS信號、地、電源、TTL信號分層布局。
（2）使TTL信號和LVDS信號相互隔離，否則TTL可能會耦合到LVDS排線上，最好將TTL和LVDS信號放在由電源、地層隔離的不同層上。
（3）保持發送器和接收器盡可能靠近接插件。線的長度愈短愈好，以保證板上噪聲不會被帶到差分線上。而且避免電路板及l(fā)vds屏線的交叉EMI干擾。
（4）旁路擺放一個LVDS器件。分布式散裝電容或表貼電容放在盡量靠近電源和地線引腳處。
（5）電源層和地層應使用粗線。保持母板地線層返回路徑寬而短。
（6）lvds屏線終端負載用100Ω(誤差<2%)表貼電阻去靠近接收器輸入端，來匹配lvds屏線的差分阻抗。終端電阻到接收器輸入端的距離應小于7mm。
（7）將所有空閑引腳開路(懸空)。
lvds屏線差分設計
（1）使用與傳輸媒質的差分阻抗和終端電阻相匹配的受控阻抗線，并且使lvds差分線對離開集成芯片后，立刻盡可能地相互靠近(距離小于10mm)，這樣能減少反射并能確保藕合到的噪聲為共模噪聲。
（2）使lvds屏線對長度相互匹配，以減少信號扭曲，防止引起信號間的相位差而導致電磁輻射。
（3）盡量減少過孔和其它會引起線路不連續性的因素。
（4）避免使用90°的走線，這將導致阻值的不連續。
（2）使TTL信號和LVDS信號相互隔離，否則TTL可能會耦合到LVDS排線上，最好將TTL和LVDS信號放在由電源、地層隔離的不同層上。
（3）保持發送器和接收器盡可能靠近接插件。線的長度愈短愈好，以保證板上噪聲不會被帶到差分線上。而且避免電路板及l(fā)vds屏線的交叉EMI干擾。
（4）旁路擺放一個LVDS器件。分布式散裝電容或表貼電容放在盡量靠近電源和地線引腳處。
（5）電源層和地層應使用粗線。保持母板地線層返回路徑寬而短。
（6）lvds屏線終端負載用100Ω(誤差<2%)表貼電阻去靠近接收器輸入端，來匹配lvds屏線的差分阻抗。終端電阻到接收器輸入端的距離應小于7mm。
（7）將所有空閑引腳開路(懸空)。
lvds屏線差分設計
（1）使用與傳輸媒質的差分阻抗和終端電阻相匹配的受控阻抗線，并且使lvds差分線對離開集成芯片后，立刻盡可能地相互靠近(距離小于10mm)，這樣能減少反射并能確保藕合到的噪聲為共模噪聲。
（2）使lvds屏線對長度相互匹配，以減少信號扭曲，防止引起信號間的相位差而導致電磁輻射。
（3）盡量減少過孔和其它會引起線路不連續性的因素。
（4）避免使用90°的走線，這將導致阻值的不連續。
